芯片与智能平台

用光采集数据,
用模型理解样品。

光谱芯片采集样品与光相互作用的数据,威光智能平台帮助你将这些数据转化为适用于具体材料和检测任务的分析模型。

NT 系列 · 全光谱传感芯片芯片视图

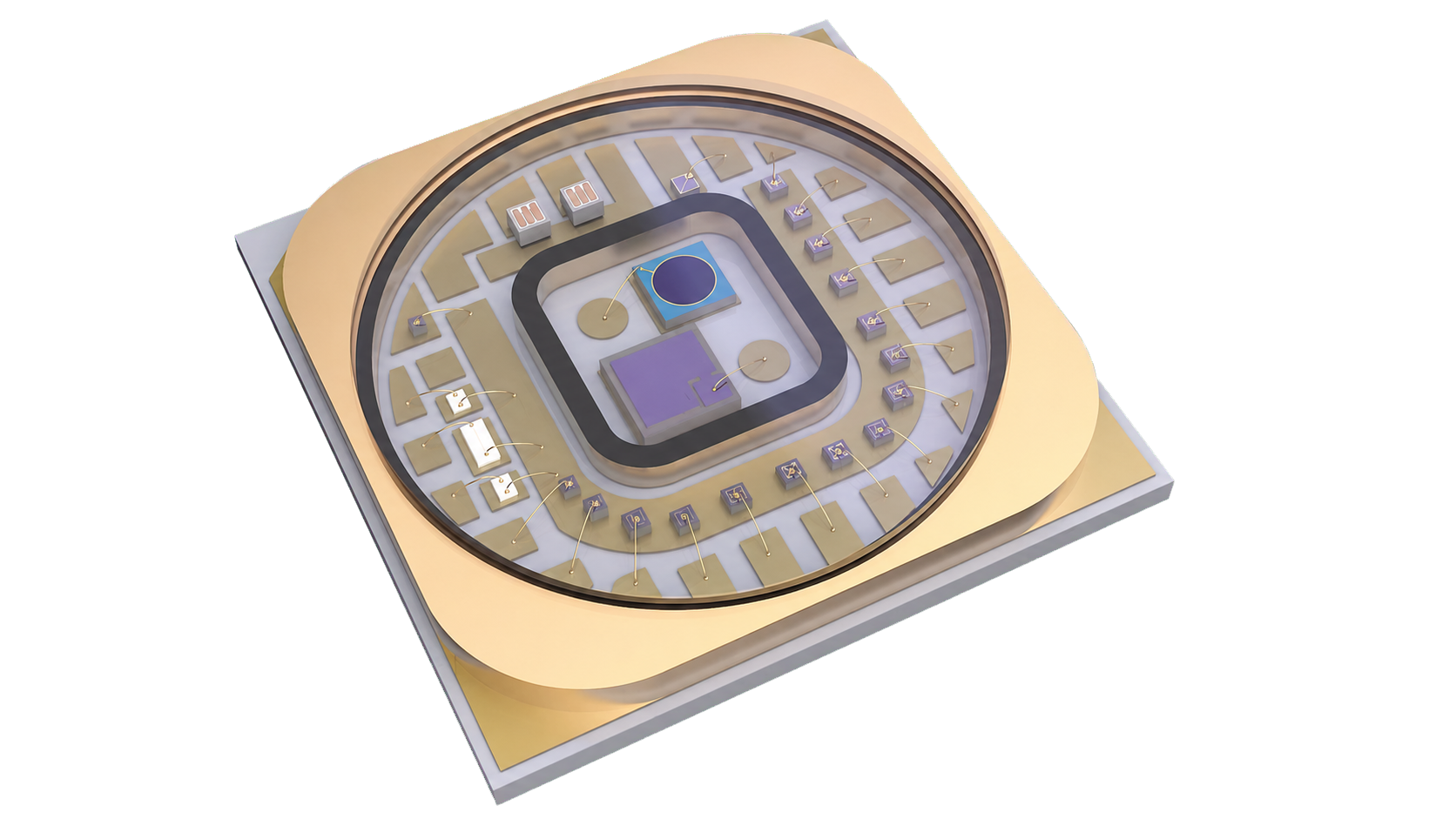

NT 系列微型全光谱传感芯片
发光材料自主合成光源 · 样本 · 探测器 · 软件 全链路自研
44 通道 · 240–1700nm紫外 – 可见 – 近红外
成本约为竞品的 5%微型化封装

核心技术闭环

光谱分析设备

搭载自研光谱芯片

数据采集

现场 / 在线 / 嵌入式

数据上传

威光移动端应用

分析与建模

威光电脑端开发平台

应用模型

光谱分析应用模型

模型应用

回到设备与业务现场

这些技术如何用于你的应用?

NT 系列微型全光谱传感芯片

把光谱能力压缩成
一套可部署的感知基础

从光路架构到波长覆盖,芯片能力决定了后续设备与模型能获得多少有效信息。

创新设计

让复杂光路回到芯片内部

减少精密光谱元件的使用数量,简化光路设计,同时完成准确的物质光谱数据采集。

光谱芯片中的多通道光路多通道光路在芯片内收束的示意
紫外、可见光与近红外的全光谱覆盖范围

超强感知

从紫外到近红外

基于自主研发光材料开发,实现覆盖紫外、可见光与近红外的全光谱感知。

240-1700nm全光谱覆盖范围
固体与液体面向多种物质形态检测

威光开发平台

威光智能光谱
算法开发平台

汇聚光谱检测开发者,一站式完成数据采集、清洗、可视化、模型训练与部署。无代码开发方式消除编程门槛,让光谱分析模型的建立不再依赖算法工程师。

无代码开发 — 深度简化使用流程,无需编程经验

多种底层算法 — 内置主流算法,适配不同建模需求

接口定制化 — 提供接口供系统接入,高效客制化开发

进入威光平台
建模流程无代码
01

数据采集 — 连接设备,按数据集组织样本

02

数据清洗 — 去噪、筛除异常样本

03

数据可视化 — 光谱曲线与标签分布查看

04

模型训练 — 选择内置算法,训练分析模型

05

模型部署 — 下发到设备与业务系统使用

想验证你的样品能不能被光谱识别?

提供样品与检测目标,工程团队协助完成可行性验证与建模评估。

预约技术沟通

聊聊你的应用需求

你想检测什么?

不必准备完整的技术规格。告诉我们你的样品,以及希望解决的问题。
